产品概述

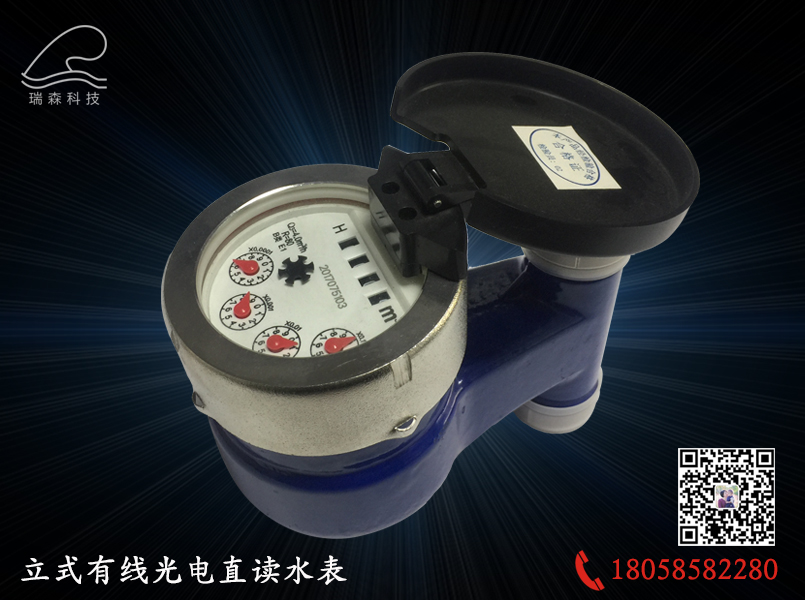

LXSGY型干式光电直读远传水表(以下简称直读远传水表)是针对日常用水的实际需要,自行研制的一款便于远程抄表及控制的直读远传水表,它由水表基表、传感器、通信模块构成,采用M-BUS总线方式通讯,实现水表使用水量的远程直读,有效地避免了管理部门上门抄表。方便管理部门对用户用水情况进行管控,使得远程抄表及控制变得更准确、可靠,在节约人力、物力和财力的同时,有效地提高了生产力。
本直读远传水表系列,符合GB/T778.1~3~2007、CJ/T224—2012《电子远传水表》、JJG162—2009的技术要求。通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》的要求,也可根据客户需求定制通信协议。
主要功能特点
1、由于直接读取字轮位置,无累计读数误差,读数准确;
2、仅抄表时由采集器或集中器供电,本身无电源,微功耗;
3、采用先进的数据编码及校验方式,通讯可靠性高;
4、满足EMC、ESD、 EMI等电子产品电磁兼容方面的设计要求,达到行业领先水平;
5、与上位机系统建立远程自动抄表管理系统,真正实现抄表自动化;
技术参数
1、电气参数
工作电源:DC23~38V (M-BUS接口);
工作环境:温度:0.1℃~45℃(冷水)、0.1℃~~90℃(热水)湿度:<90%RH;
2、流量技术参数
a)LXSGZ远传系列
公称口径 (mm) |
最小流量 |
分界流量 |
常用流量 |
过载流量 |
DN15 |
0.025 |
0.040 |
2.5 |
3.125 |
DN20 |
0.040 |
0.064 |
4 |
5 |
b)最大允许误差:
水温额定工作条件下,低区(Q1≤Q<Q2)为±5%;
高区(Q2≤Q≤Q4),水温≤30℃时为±2%,水温>30℃时为±3%。
备注:
a)同一个系统中,表计地址不能重复;
b)M-bus接口两根线缆不分正负极型,接线示意图如下:
